regulador actual del motor de 15A Bldc, conductor trifásico tamaño pequeño del motor

China regulador actual del motor de 15A Bldc, conductor trifásico tamaño pequeño del motor proveedor
regulador actual del motor de 15A Bldc, conductor trifásico tamaño pequeño del motor proveedor regulador actual del motor de 15A Bldc, conductor trifásico tamaño pequeño del motor proveedor

Ampliación de imagen :  regulador actual del motor de 15A Bldc, conductor trifásico tamaño pequeño del motor

Datos del producto:

Lugar de origen: China
Nombre de la marca: JUYI
Número de modelo: JYQD-V6.5E

Pago y Envío Términos:

Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: Cartón del PE bag+
Tiempo de entrega: 5-10 días
Condiciones de pago: T/T, L/C, Paypal
Capacidad de la fuente: 1000sets/day
Contact Now
Descripción detallada del producto
Voltaje de funcionamiento: 36-72V DC Corriente de trabajo: 15A
Control de velocidad: PWM o 0-5V Temporeros de funcionamiento.: -20--85℃
Forma: Rectángulo Salida de la señal de pulso de la velocidad:

conductor tamaño pequeño actual del motor de 36-72VDC 15A JYQD-V6.5E BLDC para el motor sensorless de BLDC




Número de modelo: JYQD-V6.5E
Temporeros de funcionamiento. : - 20-85℃
Voltaje de funcionamiento: 36V-72V DC
Corriente máxima: 16A
Corriente de Cont.working: 15A
• Control de velocidad de PWM: Frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%
Regulación de la velocidad del voltaje análogo: 0-5V
O.V / Protección de L.V: SÍ
Señal de pulso de la velocidad hecha salir: SÍ

Notas de uso:
1. Confirme que los parámetros del voltaje y del poder del motor para no exceder la gama del tablero de conductor según lo especificado.
2. Este tablero de conductor se utiliza para el motor sensorless sin cepillo trifásico, pero no el traje para todos los motores sensorless sin cepillo trifásicos directamente. Si el efecto de conducción no es bueno (por ejemplo comenzar la inquietud, invirtiendo, la corriente de trabajo del noload del motor es demasiado grande, la velocidad no es estable, la eficacia es baja, y no puede de lanzamiento con la carga.) Los clientes pueden ajustar la resistencia y la capacitancia del tablero de conductor según la situación real para alcanzar el mejor efecto de conducción (véase el accesorio para que cómo haga el ajuste)

3. El tablero de conductor de JYQD-V6.5E es tablero desnudo sin la vivienda y el disipador de calor. Si el poder del motor debajo de 100W, su ninguna necesidad de añadir el disipador de calor, él necesitó solamente asegurar la ventilación normal y el aislamiento bien. Si el poder del motor más que 100W, él debe añadir el disipador de calor como el diagrama como abajo.
4. Tome por favor la nota que el tablero de conductor de JYQD-V6.5E no tiene ninguna protección anti-reversa de la conexión, él dañará permanentemente el tablero de conductor si conexión invertida de la polaridad.

5. El puerto de salida 5V en el tablero de conductor prohíbe conecta el dispositivo externo. Es solamente aplicable al potenciómetro y al interruptor externos del tablero para la regulación y la revocación de la velocidad.
6. El terminal de la “señal” en el tablero de conductor de JYQD-V6.5E es la señal de salida de pulso de la velocidad del motor (salida de vaivén), y la corriente de salida máxima es menos que 5mA.

regulador actual del motor de 15A Bldc, conductor trifásico tamaño pequeño del motor

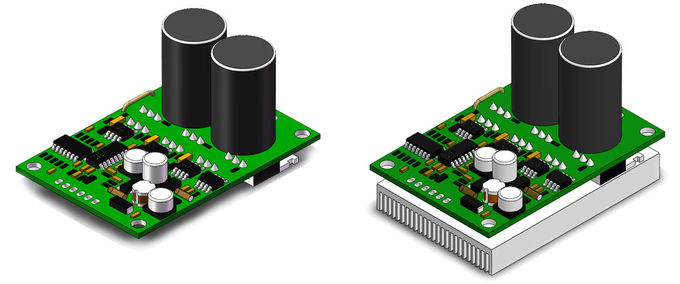

                     Diagrama del tablero de conductor del diagrama del tablero de conductor con el disipador de calor

regulador actual del motor de 15A Bldc, conductor trifásico tamaño pequeño del motor


Esquema eléctrico

regulador actual del motor de 15A Bldc, conductor trifásico tamaño pequeño del motor
5V -----Voltaje de salida interno del tablero de conductor
Señal ---- Viaje en automóvili el puerto de salida de la señal de pulso de la velocidad, señal de pulso 5V.

1. Controle el puerto
Z/F---- Puertos giratorios del control de la dirección. Conecte “5V” de alto nivel o ningún conecte es dirección delantera, conecta 0 V bajos o conecta con la tierra es dirección contraria.
VR ----Puerto del control de velocidad. La regulación linear 0.1v -5V de la velocidad del voltaje análogo, la resistencia de entrada es el ohmio 20K, conecta con la tierra cuando regulación de la velocidad de la entrada PWM, frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%
Tierra---Utilizado para el control interno del tablero de la impulsión
Esfuerzo de torsión---Para comenzar uso del ajuste del esfuerzo de torsión, asegúrese de quitar los resistores para el fijo-esfuerzo de torsión en el tablero antes de usar esta función (éntrenos en contacto con si usted quiere uso esta función antes de usar)

2. Accione el puerto
MA  viaje en automóvili la fase A
MB viaje en automóvili la fase B
Bujía métrica viaje en automóvili la fase C
Tierra C.C.
VCC DC +





3. Utilice los alambres protegidos si el tablero de conductores tiene más de 50 distancias del cm del motor, si no puede llevar a la conducción anormal, afectando al uso normal.

distancia del puerto 4.Control: 2.54m m, distancia del puerto del poder: 3,96 milímetros

5. Atención de la paga al aislamiento entre el MOSFET del conductor y el disipador de calor o la placa de la instalación.


Dibujo dimensional
regulador actual del motor de 15A Bldc, conductor trifásico tamaño pequeño del motor







MANUAL DEL USUARIO DE LA TRANSFERENCIA DIRECTA JYQD-V6.5E
