Ciclo de trabajo 0-100% de la frecuencia 1-20KHZ del conductor PWM del motor de JYQD-V8.3B Sensorless BLDC

Comentarios de cliente
El gran servicio de atención al cliente y todo llegaron a tiempo. El producto era trabajo de la calidad.

—— Malik Guillermo

El grandes producto y nosotros somos muy felices con la sensibilidad. Hemos comprado épocas múltiples y seguimos muy satisfechos.

—— Alfarero de Matheus

Estoy en línea para chatear ahora

Ciclo de trabajo 0-100% de la frecuencia 1-20KHZ del conductor PWM del motor de JYQD-V8.3B Sensorless BLDC

China Ciclo de trabajo 0-100% de la frecuencia 1-20KHZ del conductor PWM del motor de JYQD-V8.3B Sensorless BLDC proveedor

Ampliación de imagen :  Ciclo de trabajo 0-100% de la frecuencia 1-20KHZ del conductor PWM del motor de JYQD-V8.3B Sensorless BLDC

Datos del producto:

Lugar de origen: China
Nombre de la marca: JUYI
Número de modelo: JYQD-V8.3B

Pago y Envío Términos:

Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: Cartón del PE bag+
Tiempo de entrega: 5-10 días
Condiciones de pago: T/T, L/C, Paypal
Capacidad de la fuente: 1000sets/day
Contact Now
Descripción detallada del producto
Voltaje de funcionamiento: 24V DC Corriente de trabajo: 7A
Motor conveniente: motor sensorless Temporeros de funcionamiento.: -20-85℃
Forma: Rectángulo Número de modelo: JYQD-V8.3B

tablero de conductor sin cepillo del motor de 24V DC JYQD-V8.3B DC para el motor sensorless de DC

(Para el motor sin cepillo de Sensorless DC)
Número de modelo JYQD-V8.3B
Temporeros de funcionamiento. -20-85℃
Voltaje de funcionamiento 24VDC
Corriente máxima 8A
Cont.working current8 8A
· Control de velocidad de PWM Frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%
Regulación de la velocidad del voltaje análogo 0-5V
O.V / Protección de L.V
Salida de la señal de pulso de la velocidad


Notas de uso:
1. Confirme que los parámetros del voltaje y del poder del motor para no exceder la gama del tablero de conductor según lo especificado.
2. Este tablero de conductor se utiliza para el motor sensorless sin cepillo trifásico, pero no el traje para todos los motores sensorless sin cepillo trifásicos directamente. Si el efecto de conducción no es bueno (por ejemplo comenzar la inquietud, invirtiendo, la corriente de trabajo del noload del motor es demasiado grande, la velocidad no es estable, la eficacia es baja, y no puede de lanzamiento con la carga.) Los clientes pueden ajustar la resistencia y la capacitancia del tablero de conductor según la situación real para alcanzar el mejor efecto de conducción (véase el accesorio para que cómo haga el ajuste)

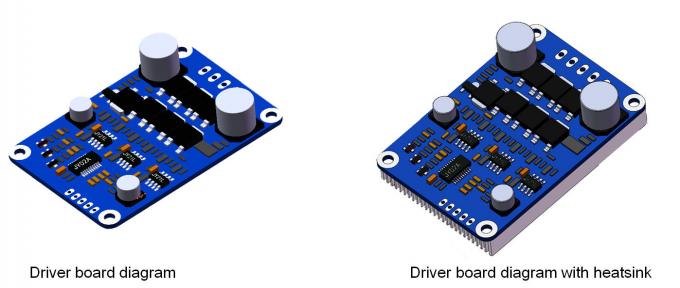

3. El tablero de JYQD_V8.3Bdriver es tablero desnudo sin la vivienda y el disipador de calor. Si el poder del motor debajo de 60W, él no necesita añadir el disipador de calor, necesita solamente asegurar la ventilación normal y el aislamiento bien. Si el poder del motor más que 60W, él debe añadir el disipador de calor como el diagrama como abajo.
4. Tome por favor la nota que el tablero de conductor de JYQD_V8.3B no tiene ninguna protección anti-reversa de la conexión, él dañará permanentemente el tablero de conductor si conexión invertida de la polaridad.

5. El puerto de salida 5V en el tablero de conductor prohíbe conecta el dispositivo externo. Es solamente aplicable al potenciómetro y al interruptor externos del tablero para la regulación y la revocación de la velocidad.

6. El terminal de “M” en el tablero de conductor de JYQD_V8.3B es la señal de salida de pulso de la velocidad del motor (salida de vaivén), y la corriente de salida máxima es menos que 5mA.
Ciclo de trabajo 0-100% de la frecuencia 1-20KHZ del conductor PWM del motor de JYQD-V8.3B Sensorless BLDC
Esquema eléctrico
Ciclo de trabajo 0-100% de la frecuencia 1-20KHZ del conductor PWM del motor de JYQD-V8.3B Sensorless BLDC
5V -----Voltaje de salida interno del tablero de conductor
M ---- Puerto de salida de la señal de pulso de la velocidad del motor, señal de pulso 5V.



1. Controle el puerto
Z/F---- Puertos giratorios del control de la dirección. Conecte “5V” de alto nivel o ningún conecte es dirección delantera, conecta 0 V bajos o conecta con la tierra es dirección contraria.
VR ----Puerto del control de velocidad. La regulación linear 0.1v -5V de la velocidad del voltaje análogo, la resistencia de entrada es el ohmio 20K, conecta con la tierra cuando regulación de la velocidad de la entrada PWM, frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%
Tierra-utilizado para el control interno del tablero de la impulsión
2. Puerto del poder
MA ----fase A del motor
MB ---- fase B del motor
Bujía métrica---- fase C del motor
Tierra----C.C.
VCC----DC +

3. Utilice los alambres protegidos si el tablero de conductores tiene más de 50 distancias del cm del motor, si no puede llevar a la conducción anormal, afectando al uso normal.

distancia del puerto 4.Control: 2.54m m, distancia del puerto del poder: 3,96 milímetros

5. Atención de la paga al aislamiento entre el MOSFET del conductor y el disipador de calor o la placa de la instalación.

Dibujo dimensional
Ciclo de trabajo 0-100% de la frecuencia 1-20KHZ del conductor PWM del motor de JYQD-V8.3B Sensorless BLDC



MANUAL DEL USUARIO DE LA TRANSFERENCIA DIRECTA JYQD-V8.3B

Usos:
Regulador sin cepillo de la fan, regulador sin cepillo de la bomba de agua, herramientas elctric regulador, conductor del regulador del ventilador, conductor sensorless del motor
