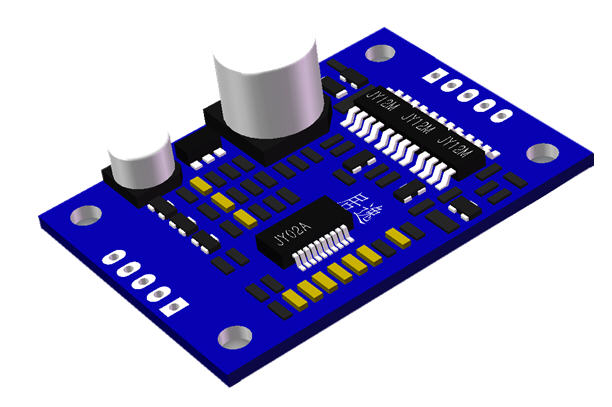

Tablero de conductor sin cepillo tamaño pequeño del motor de JYQD-V8.10B DC

(Para el motor sin cepillo de Sensorless DC)
Número de modelo JYQD-V8.10B
Temporeros de funcionamiento. -20--85℃
Voltaje de funcionamiento 12V-24V
Corriente máxima 3A
Corriente de Cont.working 2A
Control de velocidad de PWM Frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%
Regulación de la velocidad del voltaje análogo 0-5V
O.V / Protección de L.V
Salida de la señal de pulso de la velocidad

Notas de uso:
1. Confirme que los parámetros del voltaje y del poder del motor para no exceder la gama del tablero de conductor según lo especificado.
2. Este tablero de conductor se utiliza para el motor sensorless sin cepillo trifásico, pero no el traje para todos los motores sensorless sin cepillo trifásicos directamente. Si el efecto de conducción no es bueno (por ejemplo comenzar la inquietud, invirtiendo, la corriente de trabajo del noload del motor es demasiado grande, la velocidad no es estable, la eficacia es baja, y no puede de lanzamiento con la carga.) Los clientes pueden ajustar la resistencia y la capacitancia del tablero de conductor según la situación real para alcanzar el mejor efecto de conducción (véase el accesorio para que cómo haga el ajuste)
3. El tablero de conductor de JYQD-V8.10B es tablero desnudo sin la vivienda y el disipador de calor. Si el poder del motor debajo de 36W, él no necesita añadir el disipador de calor, necesita solamente asegurar la ventilación normal y el aislamiento bien. Si el poder del motor más que 36W, él debe añadir el disipador de calor.
4. Tome por favor la nota que el tablero de conductor de JYQD-V8.10B no tiene ninguna protección anti-reversa de la conexión, él dañará permanentemente el tablero de conductor si conexión invertida de la polaridad.
5. El puerto de salida 5V en el tablero de conductor prohíbe conecta el dispositivo externo. Es solamente aplicable al potenciómetro y al interruptor externos del tablero para la regulación y la revocación de la velocidad.
6. El terminal de “M” en el tablero de conductor de JYQD-V8.10B es la señal de salida de pulso de la velocidad del motor (salida de vaivén), y la corriente de salida máxima es menos que 5mA.

Mini conductor del motor de Sensorless BLDC del tamaño sin la vivienda y el disipador de calor 0


Diagrama del tablero de conductor

Esquema eléctrico
Mini conductor del motor de Sensorless BLDC del tamaño sin la vivienda y el disipador de calor 1

5V -----Voltaje de salida interno del tablero de conductor
M ---- Puerto de salida de la señal de pulso de la velocidad del motor, señal de pulso 5V.

1. Controle el puerto

Z/F---- Puertos giratorios del control de la dirección. Conecte “5V” de alto nivel o ningún conecte es dirección delantera, conecta 0 V bajos o conecta con la tierra es dirección contraria.
VR ----Puerto del control de velocidad. La regulación linear 0.1v -5V de la velocidad del voltaje análogo, la resistencia de entrada es el ohmio 20K, conecta con la tierra cuando regulación de la velocidad de la entrada PWM, frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%
Tierra-utilizado para el control interno del tablero de la impulsión

2. Puerto del poder

MA ----fase A del motor
MB ---- fase B del motor
Bujía métrica---- fase C del motor
Tierra----C.C.
VCC----DC +

3. Utilice los alambres protegidos si el tablero de conductores tiene más de 50 distancias del cm del motor, si no puede llevar a la conducción anormal, afectando al uso normal.

distancia del puerto 4.Control: 2.54m m, distancia del puerto del poder: 2,54 milímetros

5. Atención de la paga al aislamiento entre el MOSFET del conductor y el disipador de calor o la placa de la instalación.

Dibujo dimensional
