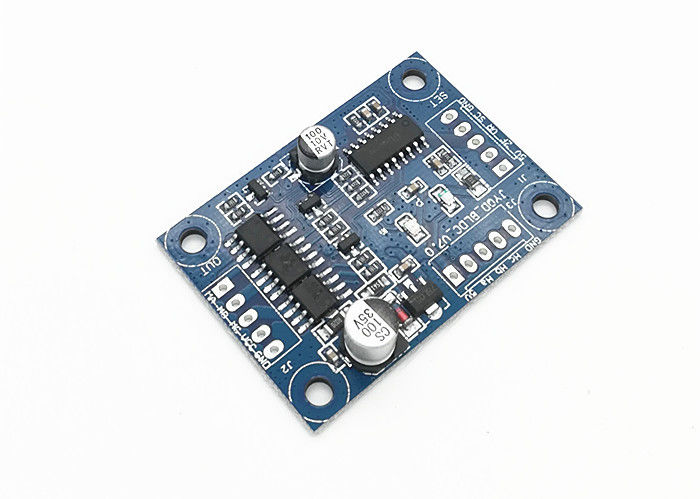

JYQD-V7.0,12V/24VDC DC,2A controlador de motor BLDC de corriente de trabajo para motor BLDC de efecto Hall

Modelo:JYQD-V7.0
Temperatura de funcionamiento: -20°85°C
Válvula de tensión de funcionamiento: 12V/24V
Corriente máxima:3A
Corriente de funcionamiento continua:2A
Regulación de velocidad PWM ((1-20khz): ciclo de trabajo 0-100%
Regulación de la velocidad de voltaje analógica: 0-5V
Error en el LED:Sí



Directrices de aplicación
1Confirmar que los parámetros de tensión y potencia del motor no superan el rango especificado.

2Aplicable a los motores de corriente continua sin escobillas Hall con Hall a 120°, no todas las líneas de Hall de los fabricantes son iguales.puede ajustar la secuencia de la línea Hall o la secuencia de la línea de tres fases del motor de acuerdo con la situación real, para lograr el mejor efecto de conducción.

3. JYQD-V7.0 es una placa de conductor sin carcasa y disipador de calor, puede conducir el motor por debajo de 36 vatios sin ningún disipador de calor, pero necesita ventilación normal.

4. El puerto de salida de 5 V de la placa de accionamiento está prohibido para conectar equipos de alimentación externos.conmutación y operación habilitadora
Efecto Hall 3 Fase BLDC controlador del motor Puertos de control de dirección giratoria 0

Efecto Hall 3 Fase BLDC controlador del motor Puertos de control de dirección giratoria 1

Diagrama de cableado
Efecto Hall 3 Fase BLDC controlador del motor Puertos de control de dirección giratoria 2


1Puerto de control.

5 V¢Voltaje de salida interno de la placa del controlador, potencialómetro externo o interruptor para el ajuste de velocidad y el funcionamiento de marcha atrás
Z/FPuertos de control de dirección giratorios. Conectar 5 V alto nivel o no conectar es dirección hacia adelante, conectar 0 V bajo nivel o conectar a GND es dirección inversa.
V.R.Puerto de control de velocidad. Regulación de velocidad lineal de voltaje analógico 0.1v -5V, La resistencia de entrada es de 20K Ohm,conecta con GND cuando se introduce regulación de velocidad PWM, frecuencia PWM:1-20KHZ; Ciclo de trabajo 0-100%
SCConecta 5V o no conecta para permitir el funcionamiento, conecta GND para prohibir el funcionamiento.
El GNDSe utiliza para el control interno de la placa de accionamiento

2Puerto de alimentación
- ¿Qué es?---- fase motora A
MB---- fase motora B
El MC---- fase motora C
El GND---- DC-
CCC de riesgo---- DC +

3Puerto del sensor de Hall
¿ Qué pasa?--- Sala a
Hb--- Salón b
Hc--- Salón c
El GND--- GND
5 V- 5V de salida

4. Utilice cables blindados si el tablero del conductor se encuentra a más de 50 cm del motor, de lo contrario puede dar lugar a conducción anormal, lo que puede afectar al uso normal.

5Distancia del puerto de control: 2.54 mm, Distancia del puerto de alimentación:2.54 mm

6. Preste atención al aislamiento entre el MOSFET controlador y el disipador o la placa de instalación.


Dibujo dimensional



Efecto Hall 3 Fase BLDC controlador del motor Puertos de control de dirección giratoria 3
