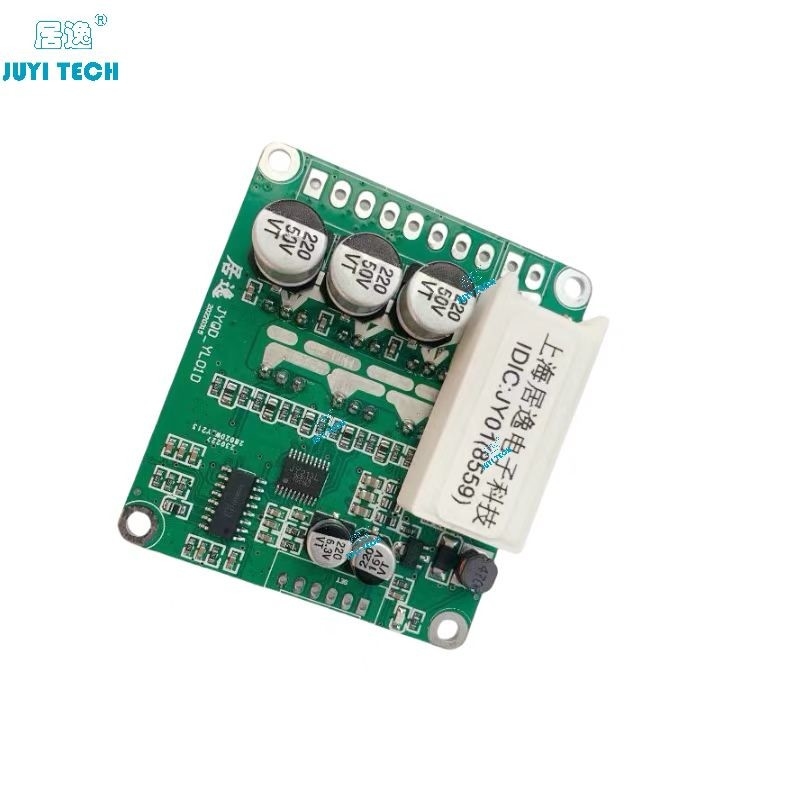

Juyi 48V controlador de motor BLDC JYQD-YL01D con función de frenado de marcha atrás rápida

Nombre De La Marca:	JUYI
Número De Modelo:	Los datos de las operaciones de los Estados miembros se incluirán en el anexo I.
Cuota De Producción:	1 juego
Precio:	Negociable
Detalles Del Embalaje:	Bolsa de PE+ Cartón
Condiciones De Pago:	El pago de las cuotas se efectuará en el momento en que el importe de las cuotas sea superior al imp

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China.

Documento:

JYQD_YL01D_1_3_English.pdf

Servicio personalizado:

- ¿ Qué?

Voltado de trabajo:

12V/24V/48V de corriente continua

Número de fase:

Regulación de velocidad:

0-5V/ciclo de trabajo

corriente de trabajo:

15A

Motor conveniente:

motor del sensor

Modo de trabajo:

Pasillo

Protección contra sobretemperatura:

- ¿ Qué?

Salida de alarma:

- ¿ Qué?

Rango de visualización de velocidad:

0-99999/ RPM

Capacidad de la fuente:

1000sets/day

Resaltar:

Controlador de motor de 48 V bldc

Regulador del motor de Bldc

Control del motor BLDC de frenado rápido y reverso

Descripción del Producto

Juyi 48V controlador de motor BLDC JYQD-YL01D con función de frenado de marcha atrás rápida

Juyi 48V controlador de motor BLDC JYQD-YL01D con función de frenado de marcha atrás rápida 0

Modelo	Se aplicarán las siguientes medidas: (8559)	Se aplicarán las siguientes medidas: (457E)	Se aplicarán las siguientes medidas: (99F2)	Se aplicarán las siguientes medidas: (C737)
Trabajo Temperatura°C)	-20 ¢85	-20 ¢85	-20 ¢85	-20 ¢85
Voltado de trabajo(V.)	12V a 48V	12V a 48V	12V a 48V	12V a 48V
Max. funcionamiento corriente ((A)	15A	15A	15A	15A
Control de velocidad PWM Frecuencia PWM 20 KHZ)	Ciclo de trabajo 0- El 100%	Ciclo de trabajo 0- El 100%	Ciclo de trabajo 0- El 100%	Ciclo de trabajo 0- El 100%
Válvulas de transmisión Regulación de velocidad	0 a 5 V	0-2,5 V	0 a 5 V	0-2,5 V
Freno de línea (V)	0 a 5 V	0-2,5 V	0 a 5 V	0-2,5 V
Velocidad más salida de señal	√	√	√	√
Función de marcha atrás	√	√	√	√
Función de arranque seguro	X.	X.	√	√

Área de aplicación

Vehículo eléctrico de control remoto, vehículo de equilibrio de dos ruedas, silla de ruedas de control remoto, máquina médica, vehículo de entretenimiento, robot, etc.

Nota de solicitud:

1.Confirmar que los parámetros de tensión y potencia del motor no superan el rango de la placa de conducción según lo especificado.

2.Esta placa de conducción se utiliza para el motor sin sensor sin cepillo de 3 fases, pero no es adecuada para todos los motores sin sensor sin cepillo de 3 fases directamente.El ángulo del pasillo debe ser de 120 grados.

3.La función de freno del JYQD-YL01D es el freno reactivo.El motor gira el freno para producir energía para el reciclaje.Por favor, no utilice la función de freno cuando haga pruebas con una potencia regulada para evitar daños al conductor..

4.El puerto de salida de 5V en la placa del controlador puede ser controlado por el ordenador de un solo chip con la corriente inferior a 100MA.

5.Por favor, preste atención al aislamiento y la disipación de calor alrededor de la tabla del conductor.

6.Función de arranque de seguridad:Si el regulador de velocidad no está en el lugar correcto o la reelaboración de la velocidad no es válida después de encendido, haga que el regulador de velocidad o el restablecimiento del freno estén bien.

Diagrama del tablero del conductor

Diagrama de cableado

1Puerto de control (derecha) 2.54 espaciado entre orificios

5 V- La salida interna del tablero de control es de 5V.

El- puerto de control del freno, freno lineal reactivo, con función de recuperación de energía, freno de tensión analógica 0-5 V. En el caso de velocidad constante +, cuanto mayor sea la tensión del freno,cuanto mayor sea la fuerza de frenado 0-100%.

M.- Puerto de salida de señal de velocidad, la frecuencia de pulso es proporcional a la velocidad del motor (la relación de pulso está relacionada con el motor)

Z / F- Puerto de control positivo y inverso. 5V o suspendido en una dirección, GND en la otra.

V.R.- puerto de control de velocidad, regulación de velocidad de voltaje analógica 0V-5V (0-2,5V), regulación de velocidad lineal de baja a alta.

El GND- el tablero de control.

2Puerto de alimentación (izquierda) 3.96 espaciado entre orificios

P +- Cátodo de entrada de energía 12V-48V (litio de soporte)

- ¿ Qué?- Electrodo negativo de entrada de la fuente de alimentación

MC / W- Una de las líneas de fase motora

MB / V- Una de las líneas de fase motora

En el caso de las- Una de las líneas de fase motora

El GND- - Electrodo negativo del Motor Hall

H.A.- - motor Hall señal uno

HB- - motor Hall señal uno

HC- La señal de Motor Hall es uno.

5 V- - el polo positivo de Motor Hall

3. Utilice cables blindados si el tablero del conductor está a más de 50 cm del motor, de lo contrario puede provocar conducción anormal, lo que afecta al uso normal.

4. Preste atención a la disipación de calor si continúa trabajando con la corriente máxima.

Dibujo dimensional
